Пятиосевой вертикальный обрабатывающий центр DMC50

Описание:
Пятиосевой вертикальный обрабатывающий центр DMC50 особенно подходит для аэрокосмической промышленности, производства режущих инструментов, прецизионных форм, медицинского оборудования, транспортных средств на новых источниках энергии и полупроводников.

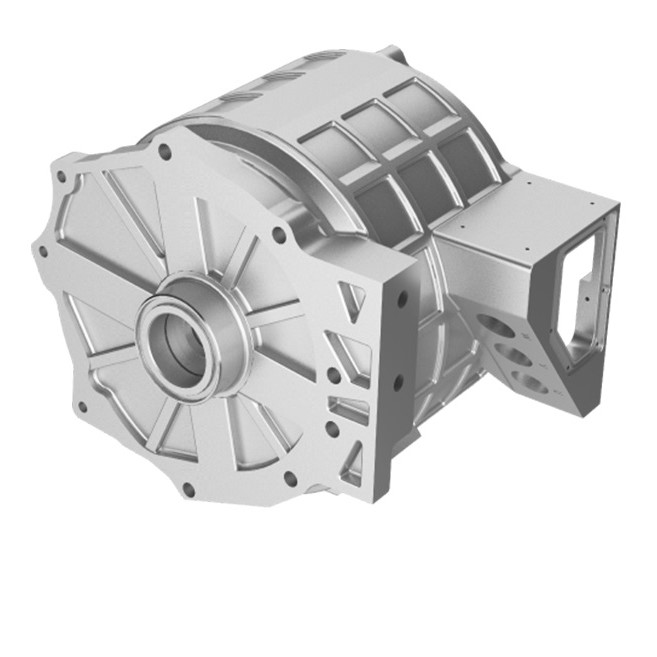

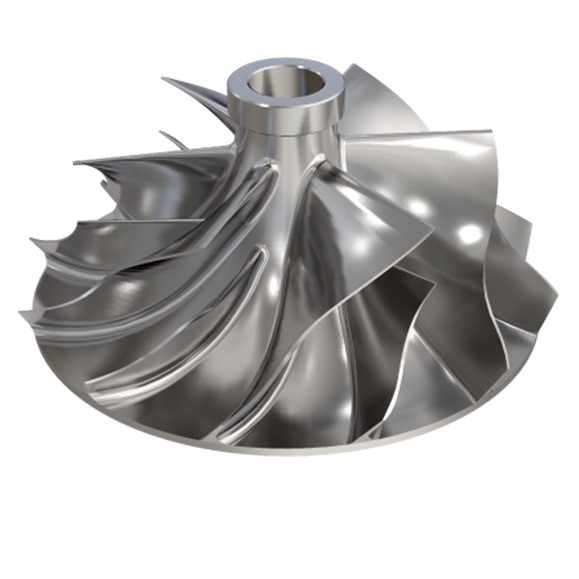

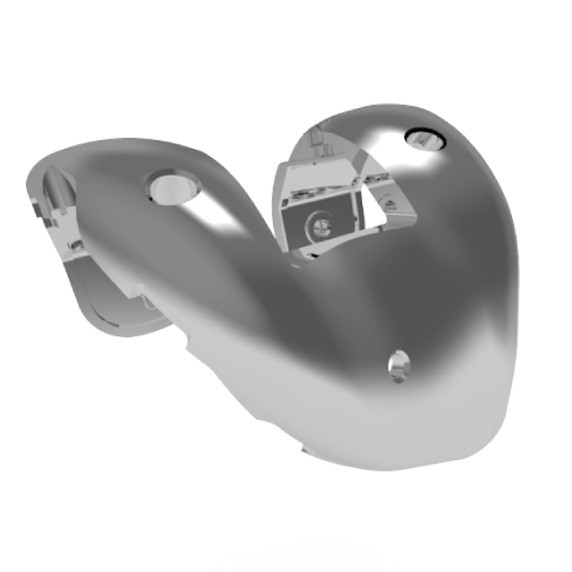

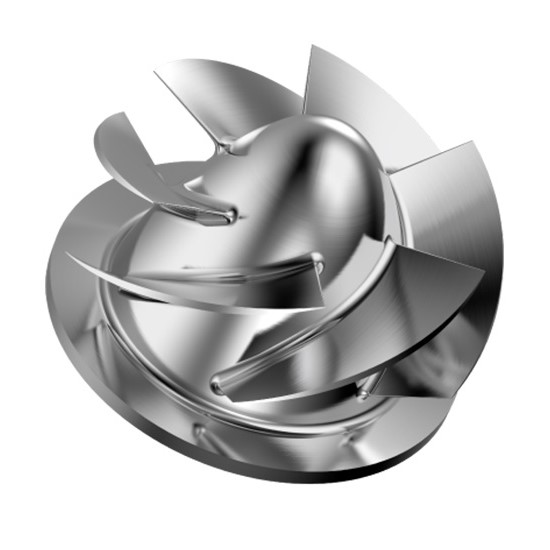

Эффективная и высокоточная обработка промышленных деталей.
DMC50 может интегрировать модуль токарной функции, модуль ультразвуковой обработки, модуль шлифовальной функции и другие модули на основе функции фрезерования. Это составной и модульный станок.
Высокопроизводительные пятиосевые продукты, отвечающие потребностям клиентов в интеграции нескольких процессов.

Особенности:

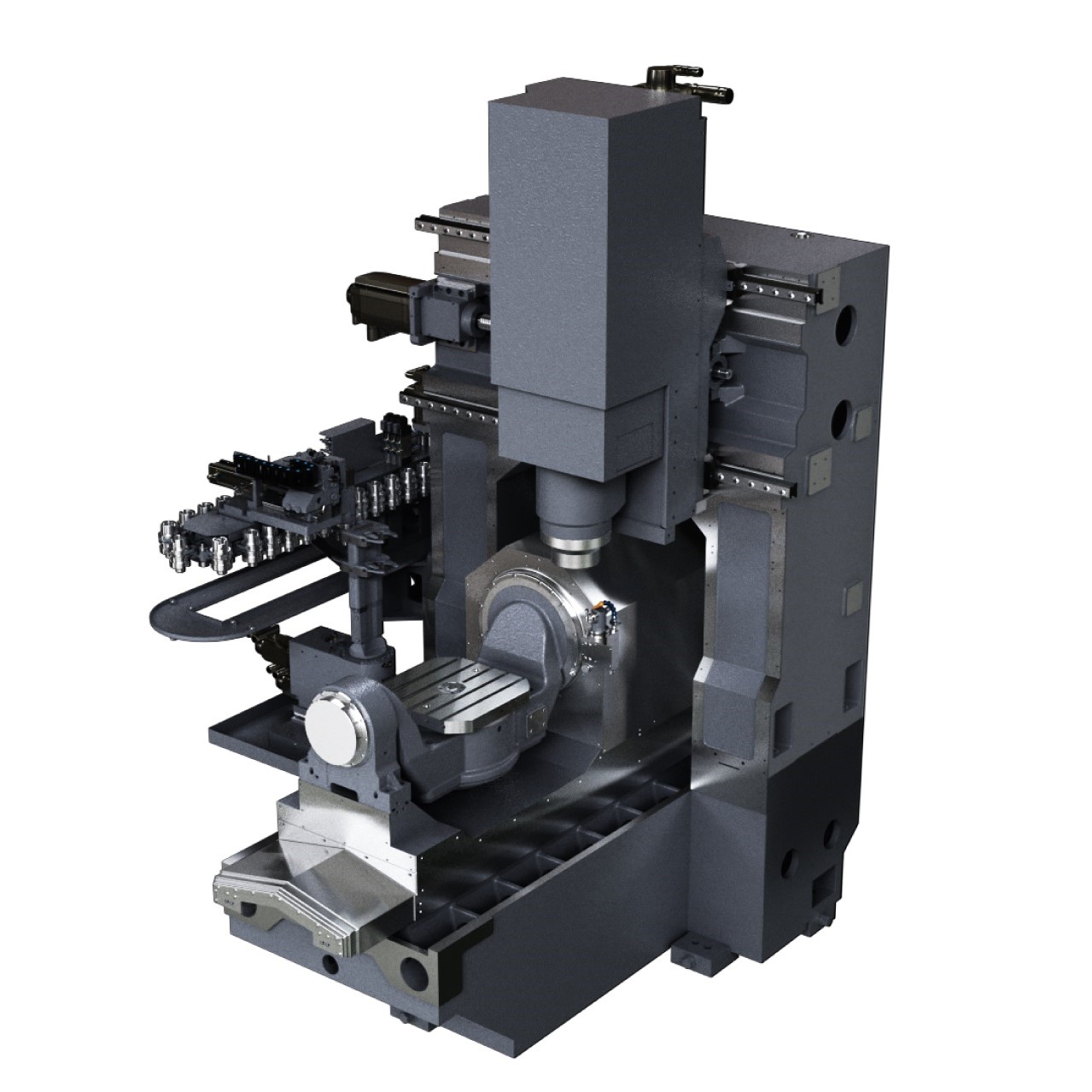

Весь станок имеет усовершенствованную высокожесткую портальную конструкцию с компактной конструкцией и малой занимаемой площадью; направляющая оси Z имеет безконсольную конструкцию, демонстрирующую чрезвычайно высокие возможности обработки во всем диапазоне перемещений;
Весь станок спроектирован с учетом тепловой симметрии для обеспечения хорошей термостабильности; характеристики шпинделя разнообразны, что полностью расширяет возможности обработки станка;
Поворотный стол люльочного типа выполняет линейное движение только в одном направлении, что позволяет преодолеть нестабильность точности поворотного стола, размещенного на традиционной конструкции с поперечными салазками;
Поворотный стол представляет собой конструкцию с прямым приводом от моментного двигателя, оснащенную высокоточной абсолютной круговой решеткой, с очень высокой точностью позиционирования вращения и длительным сохранением точности;

Преимущества:
Скорость перемещения по линейной оси составляет 48 м/мин, а максимальное ускорение может достигать 10 м/с²;
Шариковый винт линейной оси может быть оснащен полым охлаждающим винтом, что гарантирует, что повышение температуры винта составляет менее 1°C на всех скоростях. Винт всегда находится в растянутом состоянии, жесткость вала хорошо гарантирована, а точность позиционирования вала дополнительно улучшена.
В этом станке используется плоский цепной инструментальный магазин с полным сервоприводом АТС, который не только обеспечивает эффективность смены инструмента, но и устраняет скрытую опасность падения инструмента во время смены инструмента в традиционном дисковом инструментальном магазине;
Данный станок может интегрировать функцию поворотного стола с максимальной скоростью вращения 2000 об/мин, что сокращает многочисленные технологические процессы традиционных методов обработки и повышает точность обработки деталей;


Характеристики:
Параметры движения
Ось X/Y/Z мм 450+75 (смена инструмента)/600+25 (смена инструмента)/400 (375)
Ось A/C ° -130~ +90/неограниченно
Расстояние от торца шпинделя до рабочего стола мм 150-550 (150-525)

Поворотный стол 1
Размер поворотного стола (Д*Ш) мм Ø450×□370
Максимальная нагрузка на поворотный стол кг 250 кг
Максимальный размер заготовки мм Кол - Ø450×(H50+SR350)
T-образный паз во/мм об/мин параллельный тип 5/12H7
Режим привода крутящий момент двигателя прямой привод
Максимальная скорость оси A/C 60/100

Поворотный стол 2
Размер поворотного стола (Д*Ш) мм Ø370
Максимальная нагрузка на поворотный стол кг 250 кг (фрезерование)/150 кг (точение)
Максимальный размер заготовки мм Ø450×(H50+SR350)
Метод соединения инструмента или заготовки и рабочего стола Равномерно распределенные по окружности отверстия под винты M8, M12
Режим привода Моментный двигатель напрямую приводит в движение
Максимальная скорость оси A/C об/мин 60/100 (фрезерование), 2000 (точение)

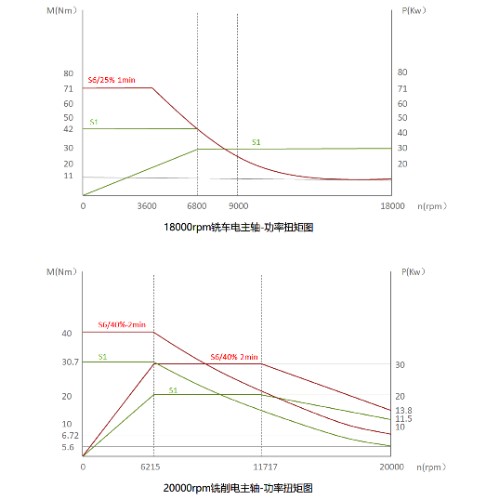

Электрошпиндель 1 (фрезерный)
Код шпинделя HFS15020/24
Максимальная скорость об/мин 20000 (смазка) / 24000 (масло и газ)
Характеристики конического отверстия HSK-A63
Мощность привода (100 / 40% постоянного тока) кВт 20 / 30
Крутящий момент привода (100 / 40% постоянного тока) Нм 30,7 / 45

Электрошпиндель 2 (фрезерный и токарно-карусельный)
Код шпинделя HFS17018-MT
Максимальная скорость об/мин 18000 (смазка)
Характеристики конического отверстия HSK-A63
Мощность привода (100% ПВ) кВт 30
Крутящий момент привода (100 / 25% ПВ) Нм 42 / 71

Линейная ось
Ускоренная подача по осям X/Y/Z м/мин 48 / 48 / 48
Максимальное ускорение по линейной оси м/с2 10

Устройство для смены инструмента
Метод смены инструмента Горизонтальный цепной магазин инструментов + полный сервопривод ATC
Стандартная емкость инструмента инструменты 32
Максимальный диаметр инструмента (с инструментом) мм 70
Максимальный диаметр инструмента (без инструмента) мм 110
Максимальная длина инструмента мм 250
Максимальный вес инструмента кг 7
Время смены инструмента на инструмент сек 3

Точность позиционирования
Точность позиционирования/повторного позиционирования по осям X/Y/Z мкм 45752
Точность позиционирования/повторного позиционирования по осям A/C ″ 45752

Метод удаления стружки 1
Основной бак для воды 350л Спиральный транспортер стружки + цепной транспортер стружки + тележка для сбора стружки

Метод удаления стружки 2
Основной бак для воды 350л Шнек для стружки + Ящик для стружки

Требования к питанию
Требования к электричеству кВА 45
Требования к источнику газа кг/см2 6~8

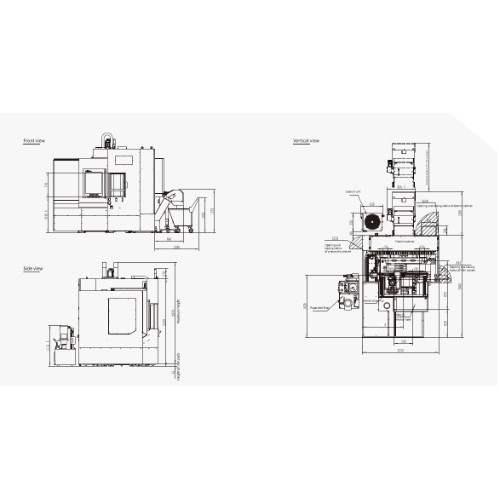

Размер машины
Длина × ширина × высота мм 3250×2230×2780
Вес (приблизительно) т 7

Шпиндель 3 с прямым подключением (фрезерный)
Код шпинделя HSP15015
Максимальная скорость об/мин 15000 (смазка)
Характеристики конического отверстия HSK-A63 / BT40
Мощность привода (S1 / S6-25%) кВт 42309
Крутящий момент привода (S1 / S6-25%) Нм 69,4 / 94,6

Электрошпиндель 4 (фрезерный)
Код шпинделя HFS15030
Максимальная скорость об/мин 30000 (смазка)
Характеристики конического отверстия HSK-A50
Мощность привода (S1 / S6-40%) кВт 23 / 31
Крутящий момент привода (S1 / S6-40%) Нм 20 / 27

Электрошпиндель 5 (фрезерный)
Код шпинделя HFS15040
Максимальная скорость об/мин 40000 (Нефть и газ)
Характеристики конического отверстия HSK-E40
Мощность привода (S1 / S6-40%) кВт 15 / 18
Крутящий момент привода (S1 / S6-40%) Нм 14 / 17.3


Базовая комплектация

1 Система ЧПУ - 1 комплект
2 серводвигателя X/Y/Z - 1 комплект
3 шпинделя - 1 комплект
4 винтовых подшипника по оси X/Y/ Z - 1 группа соответственно
5 шариковых винтов по оси X/Y/ Z - 1 группа соответственно
6 Направляющих качения по осям X/ Y/Z - 2 штуки соответственно
7 Поворотный стол - 1 комплект
8 Магазин инструментов цепного типа - 1 комплект
9 Гидравлический блок - 1 комплект
10 Блок прецизионной охлаждающей жидкости - 1 комплект
11 Устройство для масляно-воздушной смазки шпинделя - 1 комплект
12 Защитная крышка по осям X/Y/Z - 1 комплект
13 Кольцевой распылительный насос/центральный сливной насос - 1 комплект
14 Автоматическая система смазки - 1 комплект
15 Основные пневматические компоненты - 1 комплект
16 Основных электрических компонентов - 1 комплект
17 Муфт по осям X/Y - 1 комплект
18 Кондиционеров для электрического шкафа - 1 комплект
19 Уплотнительных элементов - 1 комплект
20 Линейка для линейной решетки - 1 комплект
21 Линейка для круговой решетки с абсолютным значением по оси вращения - 1 комплект
22 Прецизионные железные прокладки для гашения вибрации, 1 комплект

Опции (за дополнительную плату)
1 Инструмент для настройки инструмента контактного типа ReniShaw TS27R
2 Инструмент для настройки лазерного инструмента Renishaw NC4 F145KIT
3 Беспроводной датчик для обработки деталей Renishaw RMP 40
4 Выход воды из центра шпинделя 7 МПа/5 МПа/3 МПа
5 Подача масла/воздуха в центр поворотного стола (3 канала)
6 Устройство для сбора масляного тумана
7. Вращающееся окно
8 Устройство для отвода пыли (подходит для работы в условиях повышенной запыленности)
9 40 подсумков цепного типа
10 Устройство для зачистки наждачных кругов
11 Поворотный подсумок для поддонов
12 Z-образная компенсация теплового удлинения
13 Комплект прецизионного охлаждения и активной изоляции
14 Ультразвуковой процессор

Производитель оставляет за собой право в любой момент, без обязательного извещения, вносить изменения в технические характеристики, комплектацию и конструкцию, не ухудшающие эксплуатационные характеристики оборудования.
* Цена не является публичной офертой, определяемой положениями Статьи 437 ГК РФ
(Актуальная цена по запросу)

Гарантия производителя 1 год

Артикул: DMC50

Цена: 32175000.0 ₽
