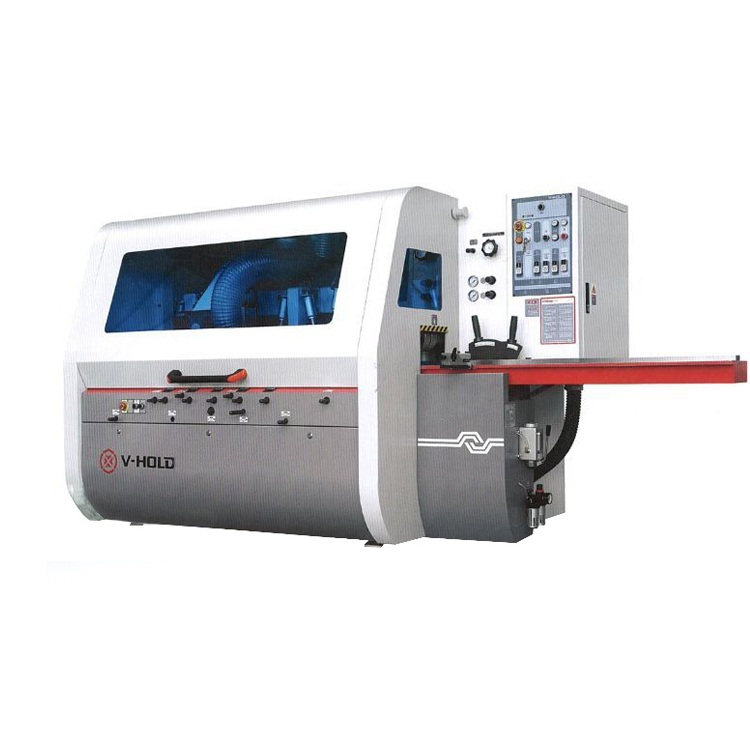

Четырехсторонний станок V-HOLD MB 416

Описание:
Четырехсторонние станки V-Hold предназначены для точной обработки заготовок с четырех сторон с целью получения качественной продукции за один проход. Применение данного оборудования, начинается от калибровки доски и до производства различных профилированных изделий, таких как: вагонка, блок хаус, имитация бруса, плинтуса, наличники и т.д.

Преимущества:
Цельнолитая станина и износостойкий рабочий стол.
Высокоточные шпиндели с частотой вращения (6500 об/мин)
Система подачи – верхние рифленые ролики на входе, полиуретановые ролики на выходе, приводные и холостые ролики в столе, боковые прижимы.
Система привода – усиленные редуктора через карданные валы.
Бесступенчатая регулировка скорости подачи – инвертор с электронным индикатором.
Двухконтурная регулировка пневматических прижимов.
Две панели управления и дополнительная кнопка «аварийный стоп».
Электрокомпоненты Schneider Electrical.
Система смазки стола для работы со смолянистыми породами древесины.

Конструктивные особенности:
Цельнолитая чугунная станина обеспечивает максимальную стабильность и жесткость, препятствует возникновения вибрации, даже на самой высокой скорости подачи.
Подающий стол изготовлен из легированной стали, что значительно повышает ресурс станка и уменьшает трение между столом и заготовкой. Регулировка стола по вертикали и горизонтали осуществляется рычагами настройки.
Высокоточные шпинделя, прошедшие прецизионную обработку комплектуются подшипниками SKF, что позволяет получать безупречное качество строганой поверхности с точностью до 0,01 мм. Стандартная частота вращения шпинделя 6500 об/мин. Шпиндели с частотой вращения (6000 об/мин) 6500 об/мин комплектуются 3 подшипниками.
Плавная настройка толщины клеевого слоя на любом из роликов.
Механизм подачи состоит из верхних роликов и нижних роликов в столе:
- Рифленые ролики на входе и обрезиненных на выходе, приводятся в движение системой карданных приводов и редукторов. Рифленые ролики обеспечивают стабильную подачу (в том числе сырой древесины), обрезиненные ролики не оставят никаких следов даже на самых мягких породах древесины.
- Механизм подачи коротких заготовок позволяет работать с заготовками длиной 240 мм. Количество подающих групп может отличаться от фотографии, зависит от модификации станка.
Боковые прижимы на входе в станок и напротив правого вертикального шпинделя фиксируют заготовку и препятствуют смещению.
Независимая регулировка усилия прижима пневматических подающих роликов расположена на правой стороне защитного кожуха станка.
Усиленные редукторы через карданные валы обеспечивают стабильную подачу заготовки.
Для удобства оператора настройка всех шпинделей производятся с передней панели станка. Устройства управления станком выполнены в соответствие с новейшими требованиями по эргономике и безопасности.
На пульте управления располагаются следующие органы управления: аварийный стоп, индикатор подъема траверсы, переключатель с самовозвратом подъема-опускания траверсы, индикатор скорости подачи заготовки, кнопки включения/выключения подающих роликов (рабочий режим), кнопки включения/выключения вращения шпинделей, ручка подъема-опускания первых подающих рифленых роликов, ручка регулировки прижима подающих роликов, манометр, кнопка включения (без фиксации) реверсивного вращения подающих роликов (режим наладки), включение-выключение питания всех электродвигателей станка, регулировка скорости подачи заготовки, индикатор питания и другие. В зависимости от модели станка, пульт управления, может быть, выглядеть по-другому и иметь другой состав кнопок управления. Пульт управления может отличаться от представленного, зависит от модификации станка.
Электронная система регулировки скорости при помощи частотного преобразователя дает возможность плавно регулировать скорость подачи заготовок в интервале возможных скоростей.
Электрокомпоненты Schneider Electrical
Смазка подающего стола осуществляется встроенными насосом, для качественной работы со смолянистыми породами древесины.
Траверса, на которой крепятся верхние ролики подачи, изготовлена из цельного, закрытого профиля квадратного сечения. Перемещается траверса по двум направляющим, что гарантирует параллельность группы подающих механизмов относительно рабочего стола. Аналогичная система используется на станка WEINIG

Характеристики:
Количество шпинделей, шт 4
Максимальная рабочая ширина, мм 25-160
Максимальная рабочая толщина, мм 8-120
Длина рабочего стола, мм 1500
Скорость подачи, м/мин 6 - 36
Посадочный диаметр шпинделя, мм 40
Частота вращения шпинделей, об/мин 6500
Мощность двигателей
Первый нижний шпиндель, кВт 4
Второй правый вертикальный шпиндель, кВт 4
Третий левый вертикальный шпиндель, кВт 4
Четвертый верхний шпиндель, кВт 5,5
Подъемный агрегат, кВт 0,55
Подающий агрегат, кВт 3
Суммарная мощность, кВт 20,5
Диаметр шпинделей
Первый нижний шпиндель, мм 125
Второй правый вертикальный шпиндель, мм 125–160
Третий левый вертикальный шпиндель, мм 125–160
Четвертый верхний шпиндель 125–160
Давление воздуха, мПа 0,6
Диаметр подающего ролика, мм 140
Диаметр стружкоотвода, мм 140
Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления

Гарантия производителя 1 год

Артикул: 6843

Цена: 1924504.0 ₽
